Jak przygotować instalację pod wallbox w hali garażowej krok po kroku

Jak wygląda punkt wyjścia: twoja sytuacja w budynku

Status miejsca postojowego w hali garażowej

Pierwsze rozróżnienie dotyczy tego, jakim tytułem prawnym dysponujesz do miejsca postojowego. Od tego zależy, jakie zgody będą potrzebne i kto może blokować lub wspierać montaż instalacji pod wallbox w hali garażowej.

Najczęstsze sytuacje w budynkach wielorodzinnych:

• Własność wyodrębniona – miejsce postojowe ma osobną księgę wieczystą, jesteś jego właścicielem. Zazwyczaj miejsca są zlokalizowane w hali, która stanowi część nieruchomości wspólnej, ale same stanowiska są twoją odrębną własnością. W takiej konfiguracji instalacja elektryczna doprowadzona do miejsca przechodzi zwykle przez części wspólne, więc i tak potrzebne są zgody wspólnoty, mimo że sam boks czy stanowisko jest twoje.
• Udział we współwłasności hali garażowej – masz udział procentowy w całej hali, a przypisane miejsce postojowe wynika z przydziału lub regulaminu. Tu ingerencja w konstrukcję hali (wiercenia, trasy kablowe, skrzynki) jest ingerencją w mienie wspólne. Kluczowa staje się zgoda wspólnoty lub spółdzielni i jasne ustalenie, że instalacja pod wallbox nie narusza praw pozostałych współwłaścicieli.
• Najem miejsca postojowego – wynajmujesz miejsce od osoby prywatnej, dewelopera lub samej wspólnoty/spółdzielni. Wtedy najpierw potrzebujesz zgody właściciela miejsca, a dopiero potem – o ile trasa kablowa biegnie przez części wspólne – zgód wspólnoty lub spółdzielni. W praktyce oznacza to dwie ścieżki uzgodnień, często dłuższe negocjacje i konieczność zawarcia aneksu do umowy najmu.

Co wiemy na tym etapie? Zawsze trzeba „przejść” zarówno przez właściciela samego miejsca, jak i przez podmiot zarządzający częściami wspólnymi. Czego jeszcze nie wiemy? Jak wygląda struktura zarządzania budynkiem – to kolejny krok.

Kto faktycznie podejmuje decyzje w sprawie instalacji

W budynkach wielorodzinnych często miesza się kilka podmiotów: wspólnota, spółdzielnia, zarządca, zarząd budynku, czasem deweloper (jeśli budynek jest świeżo oddany). Dla instalacji pod wallbox w garażu podziemnym istotne jest ustalenie:

• czy budynkiem zarządza wspólnota mieszkaniowa – wtedy formalnie decyzje zapadają uchwałami właścicieli lokali, przygotowywanymi zwykle przez zarząd lub administratora,
• czy budynkiem zarządza spółdzielnia – część decyzji może podejmować zarząd spółdzielni, inne wymagają uchwał walnego zgromadzenia członków; procedury bywają wolniejsze, ale bardziej sformalizowane,
• kto jest zarządcą technicznym – firma administrująca budynkiem, która odpowiada za kontakty z dostawcami mediów, przeglądy techniczne, naprawy, często też jest pierwszym adresem dla wniosku o montaż ładowarki,
• czy funkcjonuje zarząd właścicielski – kilku mieszkańców wybranych na zarząd wspólnoty, z którymi można rozmawiać bezpośrednio o koncepcji zasilania i zmianach w garażu.

Dobrym początkiem jest krótkie, rzeczowe zapytanie mailowe do zarządcy: kto w praktyce odpowiada za zgodę na doprowadzenie zasilania do miejsca postojowego oraz jakie procedury stosuje się przy jakichkolwiek zmianach w instalacji elektrycznej w częściach wspólnych.

Co już istnieje w garażu: instalacja, rozdzielnie, liczniki

Instalacja pod wallbox w garażu podziemnym nie powstaje w próżni. Zanim zaprosisz projektanta lub elektryka, trzeba zebrać podstawowe informacje o tym, jak wygląda obecna infrastruktura:

• Główna rozdzielnica garażu – gdzie się znajduje, do czego służy (oświetlenie, bramy, wentylacja, instalacje ppoż.), czy jest w ogóle przewidziany wolny moduł na dodatkowe zabezpieczenia.
• Licznik energii dla garażu – czy hala garażowa ma osobny licznik (części wspólne), czy jest „podpięta” pod ogólny licznik wspólny budynku. To klucz do rozliczania energii, jeżeli wallbox ma być zasilany z części wspólnych.
• Licznik twojego mieszkania – gdzie się znajduje (klatka schodowa, piwnica, poziom -1), czy jest technicznie możliwe wyprowadzenie z niego nowego obwodu do garażu.
• Rezerwy kablowe i koryta – czy deweloper pozostawił wolne miejsce w korytach kablowych, przepustach przez ściany i stropy, czy są już przygotowane „puste” peszle na przyszłe przyłącza pod ładowarkę w bloku. Niektóre nowe budynki mają to przewidziane, inne – nie.

W praktyce warto poprosić zarządcę o schematy instalacji elektrycznej garażu lub przynajmniej informację, która rozdzielnica obsługuje dany fragment hali. To skraca późniejszą pracę projektanta i zmniejsza liczbę niespodzianek w trakcie wykonywania robót.

Pierwsze pytania kontrolne o liczniki i dostęp

Na tym etapie dobrze zadać sobie kilka prostych pytań:

• Czy mam fizyczny dostęp do licznika mieszkania, tak aby można było wpiąć nowy obwód dla wallboxa?
• Czy istnieje osobny licznik dla garażu i kto za niego płaci (wspólnota, spółdzielnia, deweloper)?
• Czy administracja dopuszcza obecnie jakiekolwiek prace elektryczne w garażu, czy istnieje wewnętrzny zakaz do czasu opracowania ogólnego systemu ładowania?
• Czy w hali były już jakiekolwiek wcześniejsze montaże wallboxów – jeśli tak, warto porozmawiać z tymi osobami i zobaczyć, jaką ścieżkę przeszli.

Odpowiedzi na te pytania pozwalają przejść do kolejnego kroku: sprawdzenia, co wolno, a czego nie z punktu widzenia prawa i norm technicznych.

Ramy prawne i techniczne: co wolno, a czego nie

Podstawowe przepisy: prawo budowlane, energetyczne i przeciwpożarowe

Instalacja pod wallbox w hali garażowej to zmiana w instalacji elektrycznej obiektu budowlanego. W grę wchodzi kilka aktów prawnych, ale z perspektywy użytkownika istotne jest zrozumienie kluczowych zasad, a nie numerów paragrafów.

Prawo budowlane reguluje, kiedy dana ingerencja wymaga projektu budowlanego, zgłoszenia lub pozwolenia. Dla pojedynczego wallboxa w istniejącym garażu najczęściej mówimy o robotach budowlanych niewymagających pozwolenia, ale:

• jeśli ingerencja jest duża (np. nowy podrozdział, większy przydział mocy, poważne przeróbki w głównej rozdzielnicy), zarządca może poprosić o formalny projekt i opinię rzeczoznawcy ppoż.,
• każda zmiana w instalacji musi być zgodna z obowiązującymi normami i wykonana przez osobę z uprawnieniami.

Prawo energetyczne dotyczy głównie relacji z operatorem systemu dystrybucyjnego (OSD): przydział mocy, umowy przyłączeniowe, ewentualne zwiększenie mocy dla lokalu czy części wspólnych. W praktyce ważne jest:

• ile mocy masz przypisane do mieszkania i czy wallbox jej nie „zje” kosztem domowych odbiorników,
• czy dla garażu (części wspólnych) jest możliwe formalne zwiększenie mocy i kto za to płaci (wspólnota, spółdzielnia).

Przepisy ochrony przeciwpożarowej koncentrują się na bezpieczeństwie pożarowym obiektu. Ładowanie samochodu elektrycznego we wspólnym garażu budzi czasem emocje, ale kluczowe jest to, aby:

• instalacja była wykonana zgodnie z normami (dobór przewodów, zabezpieczeń, ochrony przeciwporażeniowej),
• nie pogorszyć istniejącej klasy odporności ogniowej przejść kablowych przez ściany i stropy,
• zapewnić możliwość szybkiego odłączenia zasilania wallboxa (np. wyłącznik w rozdzielnicy lub odłącznik przy ładowarce).

Normy i wytyczne techniczne dla ładowania EV

W Polsce, podobnie jak w innych krajach europejskich, odniesieniem są normy z serii PN-HD 60364 dotyczące instalacji elektrycznych w obiektach budowlanych. Ładowanie pojazdów elektrycznych omówione jest w części dedykowanej punktom ładowania. Dla użytkownika kluczowe jest kilka praktycznych konsekwencji:

• konieczność stosowania odpowiednich przekrojów przewodów, aby ograniczyć spadki napięcia i przegrzewanie,
• dobór zabezpieczeń różnicowoprądowych (typ A, F lub B – w zależności od konstrukcji ładowarki i wymagań producenta),
• zapewnienie ochrony przed przeciążeniem i zwarciami przy pomocy dobranych wyłączników nadprądowych,
• uwzględnienie specyficznych warunków w garażu: wilgoć, potencjalna korozja, możliwość uszkodzeń mechanicznych.

Dodatkowo producenci wallboxów publikują swoje instrukcje instalacyjne, które są de facto wiążące: określają wymagany typ zabezpieczenia różnicowoprądowego, minimalny przekrój przewodów przy określonej długości trasy, zalecane zabezpieczenie nadprądowe oraz warunki montażu (wysokość, odległość od innych elementów, dopuszczalne temperatury otoczenia).

Odpowiedzialność za instalację i skutki błędów

Współdzielony garaż to przestrzeń, w której ewentualny błąd przy instalacji wallboxa dotyka nie tylko jednego użytkownika, ale wszystkich. Odpowiedzialność rozkłada się w praktyce na kilka podmiotów:

• Właściciel miejsca postojowego / inwestor – inicjuje inwestycję, finansuje ją, powinien zadbać o wybór fachowców z odpowiednimi uprawnieniami oraz o pełną dokumentację (projekt, protokoły pomiarów, zgody wspólnoty).
• Wspólnota / spółdzielnia – odpowiada za stan techniczny części wspólnych, akceptuje lub odrzuca sposób prowadzenia instalacji, może wprowadzać regulaminy dotyczące ładowania i korzystania z energii w garażu.
• Elektryk i projektant z uprawnieniami – odpowiadają za poprawność techniczną i zgodność z normami; w razie awarii lub pożaru to ich dokumentacja i podpisy będą weryfikowane przez ubezpieczyciela i biegłych.

Dlatego instalacja pod wallbox w garażu podziemnym nie powinna być powierzana „złotej rączce” bez kwalifikacji. Brak protokołów z pomiarów, niepoprawne zabezpieczenia czy niewłaściwe przekroje przewodów mogą skutkować nie tylko awarią, ale też problemami z ubezpieczeniem budynku.

Kiedy konieczny jest projekt budowlany lub opinia ppoż.

Dla typowego scenariusza – pojedynczy wallbox zasilany z licznika mieszkania, bez zmian w głównych rozdzielnicach – często wystarcza projekt instalacji elektrycznej wykonany przez osobę z uprawnieniami oraz uzgodniony z zarządcą budynku. Są jednak sytuacje, gdy zakres prac rośnie:

• planowany jest system „garażowy” – zbiorcza infrastruktura z szynami zasilającymi i wieloma punktami ładowania,
• konieczne staje się zwiększenie przydziału mocy dla całego budynku lub jego części,
• przewiduje się istotne zmiany w rozdzielnicy głównej garażu lub budynku.

W takich przypadkach zarządca może zażądać pełnego projektu budowlanego instalacji elektrycznej w zakresie modernizowanych części, a także opinii rzeczoznawcy ds. zabezpieczeń przeciwpożarowych. Ma to na celu ocenę, czy dodatkowe obciążenia i okablowanie nie pogorszą bezpieczeństwa pożarowego obiektu i czy istniejące systemy (wentylacja, detekcja, oddymianie) są wystarczające.

Uzgodnienia z zarządcą i wspólnotą: jak zdobyć zielone światło

Przygotowanie do rozmowy z zarządcą budynku

Zarządca budynku jest przyzwyczajony do pism typu „chcę zamontować ładowarkę w garażu”. Rzadko jednak dostaje od razu pakiet konkretnych informacji. Dobrze przygotowane zgłoszenie znacznie zwiększa szanse na szybkie „tak”. Przygotuj wstępnie:

• Opis planowanego urządzenia – producent, model, maksymalna moc (np. 11 kW), fazowość (1F/3F), sposób montażu (na ścianie, na słupku).
• Wstępną koncepcję zasilania – z licznika mieszkania, z rozdzielnicy garażowej z podlicznikiem, z planowanego systemu zbiorczego.
• Lokalizację miejsca postojowego – numer stanowiska, rzut z zaznaczeniem odległości do najbliższych rozdzielnic lub pionów instalacyjnych.

Jakie dokumenty przygotować dla wspólnoty lub spółdzielni

Formalne zgłoszenie zamiaru montażu wallboxa zwykle przyjmuje formę pisma do zarządcy lub zarządu wspólnoty. Im bardziej kompletne materiały, tym mniejsze ryzyko dodatkowych pytań i opóźnień. Zwykle przydają się:

• Krótki opis inwestycji – jedno, dwa akapity: co ma powstać, gdzie, z jakiego źródła zasilania i jakiej mocy.
• Szkic sytuacyjny – rzut hali z zaznaczoną trasą kablową, lokalizacją wallboxa i miejscem podłączenia w rozdzielnicy lub przy liczniku.
• Wstępne parametry techniczne – moc wallboxa, rodzaj przyłącza (1F/3F), sposób rozliczania energii (np. z licznika mieszkania).
• Oświadczenie o odpowiedzialności inwestora – że prace będą prowadzone przez osobę z uprawnieniami, zgodnie z przepisami i na koszt wnioskodawcy.
• Propozycja terminu prac – szczególnie gdy kable biegną częściami wspólnymi i mogą na krótko ograniczać ruch w garażu.

Część zarządców ma już gotowe wzory wniosków i regulaminów dotyczących ładowarek EV. Warto o nie zapytać – łatwiej wpisać się w istniejące ramy niż przekonywać do indywidualnych rozwiązań.

Najczęstsze obawy zarządcy i jak na nie odpowiedzieć

W praktyce decyzje odmowne rzadko wynikają z „widzimisię”. Zwykle za nimi stoją konkretne obawy:

• Przeciążenie instalacji – obawa, że dołożenie kolejnych kilkunastu kilowatów w garażu spowoduje wybijanie zabezpieczeń lub konieczność modernizacji przyłącza.
• Bezpieczeństwo pożarowe – pytanie, czy dodatkowe kable i urządzenia nie zwiększą ryzyka pożaru, czy nie pogorszą klasy odporności ogniowej ścian i stropów.
• Nierówne traktowanie mieszkańców – co jeśli inni też będą chcieli ładowarkę, a miejsca w szachcie kablowym lub zapas mocy się skończą?
• Rozliczanie energii – kto za co płaci i jak uniknąć sytuacji, że ktoś korzysta z energii części wspólnych „na gapę”.

Uspokajająco działają konkretne odpowiedzi: szkic instalacji, opinia elektryka, deklaracja montażu podlicznika lub zasilania z licznika mieszkania, a przy większych mocach – gotowość do sfinansowania zwiększenia przydziału mocy.

Negocjowanie zasad korzystania z części wspólnych

Kabel do wallboxa często biegnie po ścianach, słupach lub suficie, a więc po części wspólnej. Pojawia się pytanie: na jakich zasadach można z niej korzystać? Typowe ustalenia dotyczą:

• Trasy kablowej – gdzie dokładnie mogą być prowadzone przewody (np. wyłącznie przy istniejących korytach kablowych, w określonej strefie wysokości).
• Sposobu mocowania – uchwyty, korytka, rurki, wymóg zastosowania przewodów niepalnych lub o ograniczonej emisji dymu.
• Oznakowania – opis przewodów i zabezpieczeń, numer miejsca postojowego przy wyłączniku, tabliczki informacyjne.
• Dostępu do urządzeń – czy zarządca ma mieć klucz do wyłącznika, czy dopuszcza odłącznik przy wallboxie, czy wymaga dodatkowego pola w rozdzielnicy garażowej.

Jeśli kilku mieszkańców planuje ładowarki, pojawia się temat koordynacji tras. Lepiej od razu przyjąć wspólny „korytarz” kablowy niż za kilka lat oglądać pajęczynę przewodów ciągnących się w różnych kierunkach.

Głosowanie we wspólnocie i regulaminy ładowania

W wielu wspólnotach montaż infrastruktury do ładowania jest traktowany jako zmiana sposobu korzystania z części wspólnych lub wręcz inwestycja w częściach wspólnych. Może to wymagać uchwały właścicieli lokali. Czasem potrzebna jest tylko zgoda zarządu, czasem większość głosów, a przy systemach zbiorczych – uchwała o finansowaniu inwestycji.

Coraz częściej pojawiają się też regulaminy ładowania, które określają na przykład:

• dopuszczalne moce ładowarek i wymogi techniczne,
• zasady prowadzenia kabli i montażu urządzeń,
• obowiązek przekazania dokumentacji powykonawczej do zarządcy,
• procedurę postępowania w razie awarii lub pożaru (kto i jak odłącza zasilanie).

Znajomość tych zasad przed rozpoczęciem projektu pozwala uniknąć przebudów i nerwowych dyskusji na etapie odbioru.

Wybór koncepcji zasilania: z licznika mieszkania czy ze zbiorczego?

Zasilanie z licznika mieszkania – kiedy to ma sens

To scenariusz, który najczęściej pojawia się w nowych budynkach: garaż jest w tej samej bryle co mieszkanie, a licznik energii znajduje się w szachcie na klatce lub w garażu. Taki wariant ma kilka praktycznych zalet:

• Proste rozliczanie energii – koszt ładowania jest po prostu elementem rachunku za prąd w mieszkaniu.
• Brak konieczności rozliczeń z wspólnotą – energia nie jest pobierana z części wspólnych, więc odpadają podliczniki i umowy „wewnętrzne”.
• Większa niezależność – o parametrach instalacji i zmianach mocy decydujesz w ramach swojej umowy z OSD.

Kłopot pojawia się, gdy odległość między licznikiem a miejscem postojowym jest duża. Długa trasa oznacza większy koszt przewodów, konieczność starannego doboru przekroju (spadek napięcia) i więcej uzgodnień tras w częściach wspólnych.

Zasilanie z rozdzielnicy garażowej i rozliczanie przez wspólnotę

Drugi częsty model to podłączenie wallboxa do rozdzielnicy zasilającej garaż lub jego fragment. Energia jest wtedy pobierana z licznika części wspólnych, a użytkownik rozlicza się z wspólnotą albo spółdzielnią.

Spotyka się różne rozwiązania rozliczeniowe:

• Podlicznik przypisany do miejsca postojowego – wspólnota odczytuje wskazania i dolicza zużycie do miesięcznego czynszu.
• Systemowy wallbox z funkcją pomiaru – ładowarka sama rejestruje zużycie energii i przesyła dane do systemu rozliczeniowego.
• Rozliczenie ryczałtowe – stosowane raczej awaryjnie, gdy brak jest dokładnego pomiaru; niesie ryzyko sporów.

Ten model wymaga większego zaangażowania administracji. Pojawiają się pytania: kto kupuje i montuje podliczniki, kto je legalizuje, kto odpowiada za serwis ładowarek podłączonych do części wspólnych.

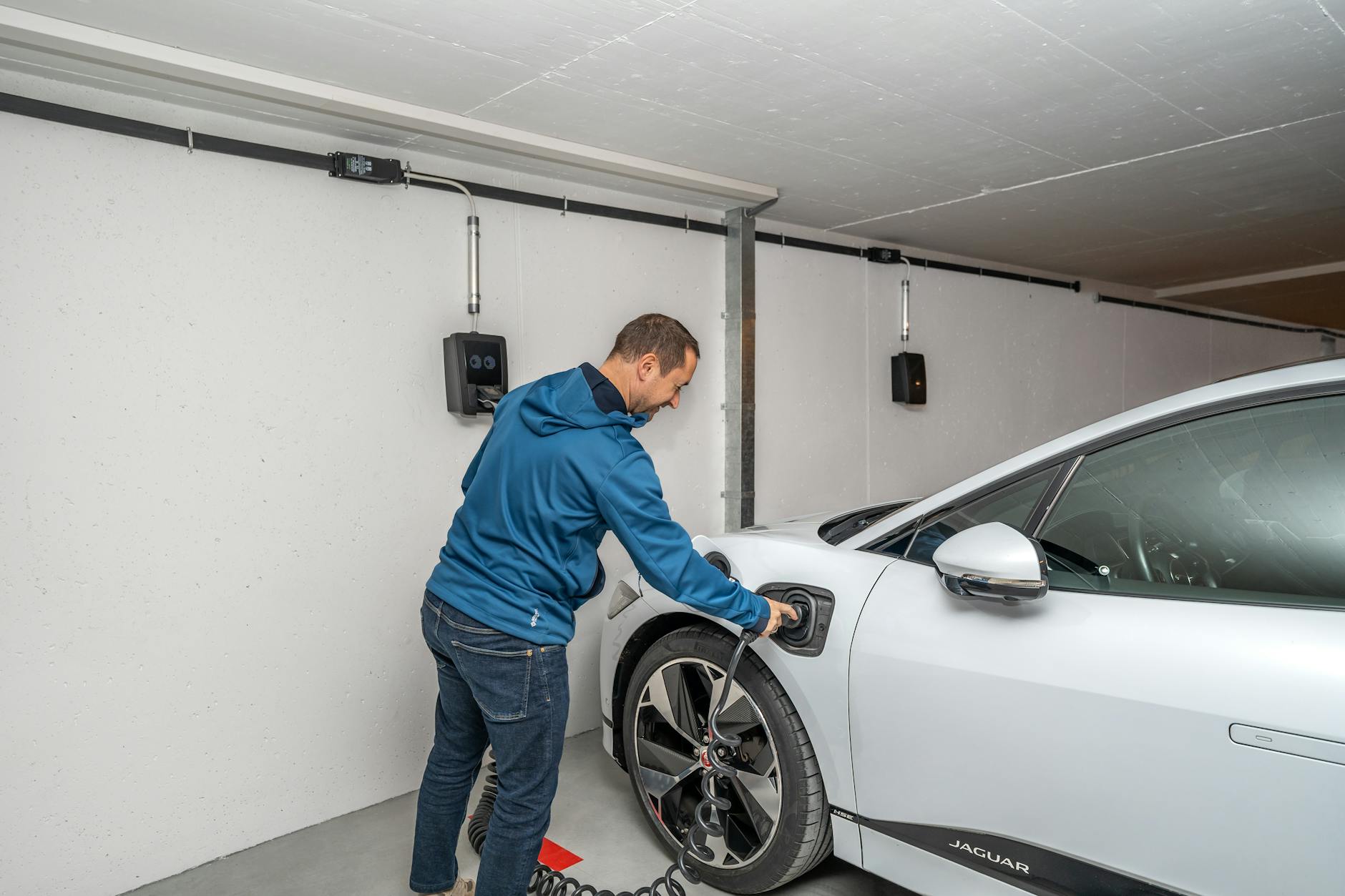

System zbiorczy dla całej hali – szyna zasilająca lub magistrala

W budynkach, gdzie zainteresowanie ładowaniem jest duże, coraz częściej powstają systemy zbiorcze: jedna lub kilka szyn zasilających biegnących przez całą halę, do których w przyszłości można „wpinać” kolejne stanowiska ładowania. Rozwiązanie bywa droższe na starcie, ale upraszcza skalowanie.

Typowe elementy takiego systemu to:

• szyna prądowa lub ciąg korytek kablowych z przewodem o większym przekroju,
• punkty przyłączeniowe w sąsiedztwie miejsc postojowych,
• centralne sterowanie mocą (load balancing) i system pomiarowy.

W tym scenariuszu inwestorem jest zwykle wspólnota lub deweloper, a poszczególni użytkownicy ponoszą koszt przyłączenia swojego miejsca i wallboxa. Z punktu widzenia pojedynczego kierowcy formalności są prostsze, za to wpływ na parametry techniczne instalacji – mniejszy.

Kryteria wyboru koncepcji zasilania

Przy wyborze modelu zasilania przydaje się kilka pytań kontrolnych:

• Czy fizycznie da się poprowadzić kabel z licznika mieszkania do miejsca postojowego bez nadmiernych ingerencji w części wspólne?
• Czy administracja dopuszcza indywidualne trasy, czy raczej dąży do systemu zbiorczego?
• Jak wygląda zapas mocy w instalacji mieszkania i w części wspólnej?
• Jakie są perspektywy dla innych mieszkańców – czy wybrany model pozwoli w przyszłości na równy dostęp do ładowania?

Odpowiedzi pozwalają ustalić, czy inwestor idzie „indywidualną ścieżką” zasilania z mieszkania, czy budynek jest już na etapie przechodzenia na rozwiązania wspólne.

Sprawdzenie dostępnej mocy i planowanie obciążenia garażu

Bilans mocy mieszkania a wallbox

Ładowarka o mocy 11 kW czy 7,4 kW to urządzenie o porównywalnym poborze do płyty indukcyjnej lub nawet większym. Pierwszy krok to rzetelny przegląd warunków przyłączeniowych mieszkania: jaka jest moc umowna, ile obwodów już ją wykorzystuje i jak wygląda zabezpieczenie główne (np. 3×25 A).

Elektryk może przygotować prosty bilans mocy uwzględniający typowe odbiorniki (kuchnia, ogrzewanie elektryczne, klimatyzacja). Dopiero na tej podstawie można stwierdzić, czy:

• wallbox może pracować z mocą maksymalną,
• trzeba zastosować ograniczenie mocy w samym wallboxie (np. do 5–6 kW),
• konieczne jest zwiększenie przydziału mocy u operatora sieci.

W praktyce często stosuje się rozwiązanie pośrednie: wallbox z funkcją dynamicznego zarządzania mocą, który mierzy bieżące zużycie w mieszkaniu i „dostaje” tylko nadwyżkę, jaka pozostaje do dyspozycji.

Możliwości instalacji wspólnych – co musi wiedzieć zarządca

W przypadku zasilania ze zbiorczej rozdzielnicy garażowej punkt wyjścia jest podobny, tyle że bilans dotyczy całej hali lub pionu garażowego. Zarządca, razem z projektantem lub elektrykiem, musi odpowiedzieć na pytania:

• Jaka jest moc przydzielona dla obwodów garażowych?
• Jakie jest typowe obciążenie (oświetlenie, wentylacja, bramy, inne odbiorniki)?
• Jaki zapas mocy pozostaje dla ładowarek – przy konserwatywnym założeniu jednoczesnej pracy kluczowych urządzeń?

Bez takiej analizy trudno odpowiedzialnie wyrazić zgodę na kolejne wallboxy. Zdarzają się sytuacje, gdy już pierwszy czy drugi użytkownik „wyczerpuje” sensowny zapas, a kolejni muszą czekać na modernizację przyłącza budynku.

Zwiększenie przydziału mocy – procedura i konsekwencje

Jeśli analiza bilansu prowadzi do wniosku, że dotychczasowa moc jest niewystarczająca, pozostaje wniosek do operatora systemu dystrybucyjnego o zwiększenie mocy umownej. Dla mieszkania oznacza to najczęściej:

• podpisanie aneksu do umowy z OSD,
• ewentualną wymianę zabezpieczenia przedlicznikowego i dostosowanie instalacji wewnętrznej,
• wyższy miesięczny koszt opłaty stałej za dystrybucję.

W przypadku części wspólnych procedura jest podobna, ale decyzję podejmuje wspólnota lub spółdzielnia, a koszt rozkłada się na wszystkich właścicieli. Tu często zaczyna się dyskusja: na ile ładowanie aut jest „dobrem wspólnym”, a na ile przywilejem części mieszkańców.

Planowanie obciążenia w czasie – sterowanie i ograniczenia mocy

Nawet przy ograniczonych mocach da się zbudować sensowny system ładowania, jeśli odpowiednio zarządza się obciążeniem. W praktyce używa się kilku narzędzi:

• Statyczne ograniczenie mocy – np. każda ładowarka ustawiona na maks. 3,7 kW zamiast 11 kW.
• Dynamiczne sterowanie – centralny system, który rozdziela dostępną moc pomiędzy aktywne sesje ładowania, zmniejszając chwilową moc, gdy robi się „tłoczno”.
• Okna czasowe – np. ładowanie głównie w godzinach nocnych, gdy inne obciążenia są małe.

Prosty przykład z praktyki: zarządca zgadza się na maks. 20 kW dla całej hali. Pięć wallboxów po 11 kW każdy wydaje się nierealne, ale dzięki dynamicznemu podziałowi mocy większość aut i tak zdąży się naładować w ciągu nocy, mimo że żaden z użytkowników nie korzysta z pełnej mocy nominalnej urządzenia.

Projekt instalacji pod wallbox: trasa kablowa, przekroje, zabezpieczenia

Wyznaczenie trasy kablowej w hali garażowej

Dobór przebiegu przewodów i sposób prowadzenia

Po ustaleniu punktu zasilania trzeba przełożyć to na fizyczny przebieg kabli. W garażu zwykle wchodzą w grę trzy podstawowe warianty, często łączone:

• korytka kablowe pod stropem – rozwiązanie najczęstsze; przewody są dostępne do serwisu, a jednocześnie chronione przed przypadkowym uszkodzeniem,
• rury osłonowe na ścianach lub słupach – przydatne przy pojedynczych trasach do konkretnego miejsca postojowego,
• bruzdy lub przepusty w posadzce – stosowane głównie w nowych obiektach lub przy większych przebudowach.

Kluczowa jest ochrona mechaniczna i unikanie kolizji z istniejącą infrastrukturą (instalacja tryskaczowa, wentylacja, przewody niskoprądowe). Projektant zwykle konsultuje z zarządcą, które strefy stropu i ścian są „zarezerwowane” dla określonych instalacji, aby nie wprowadzać chaosu.

Drugie pytanie brzmi: jak prowadzić trasę, żeby zostawić miejsce dla innych? Jeżeli w hali będzie docelowo kilkanaście czy kilkadziesiąt wallboxów, indywidualne, chaotyczne trasy kablowe potrafią szybko doprowadzić do zatoru. Dlatego czasem lepiej zapłacić za nieco dłuższą trasę w głównym korytku, niż „wciskać” przewód po najkrótszej drodze, przecinając inne instalacje.

Przepusty przez ściany i stropy – kwestie pożarowe

Każde przejście kabli przez ścianę oddzielenia pożarowego czy strop wymaga osobnej uwagi. Z punktu widzenia przepisów ochrony przeciwpożarowej kablowi nie wolno „osłabić” odporności ogniowej przegrody.

Dlatego projekt zwykle przewiduje:

• wykonanie przepustów instalacyjnych w miejscach zaakceptowanych przez projektanta konstrukcji i rzeczoznawcę ppoż.,
• zastosowanie mas, pian lub opasek ogniochronnych, o klasie odporności dopasowanej do przegrody,
• oznaczenie przepustów – tak, aby przy przyszłych pracach było jasne, co przez nie przechodzi i jakie mają parametry ogniowe.

Niektóre wspólnoty zlecają wykonanie wspólnych przepustów w ścianach garażu, a do nich doprowadza się później indywidualne trasy. Zmniejsza to zakres kucia przy każdym nowym wallboxie i ułatwia utrzymanie zgodności z projektem przeciwpożarowym budynku.

Dobór przekroju przewodów i ograniczenie spadku napięcia

Teoretycznie wystarczy sprawdzić tabelę obciążalności długotrwałej przewodów. W praktyce dla obwodów do ładowarek trzeba zderzyć kilka warunków naraz:

• dopuszczalny prąd ciągły (dla 11 kW przy 3-fazach to ok. 16 A na fazę),
• długość trasy – im dłuższa, tym większy spadek napięcia,
• sposób ułożenia (w korytku z innymi kablami, w tynku, w rurze),
• warunki temperaturowe – pod stropem hali bywa cieplej niż w mieszkaniach.

Standardowo dąży się do tego, aby spadek napięcia na linii zasilającej wallbox nie przekraczał kilku procent, szczególnie przy maksymalnej mocy. Przy dłuższych trasach (np. 40–60 m od rozdzielnicy do miejsca postojowego) projektant często decyduje się na przekrój większy niż wynikałoby to tylko z prądu obciążenia, właśnie ze względu na spadek napięcia i rezerwę na przyszłość.

Przykład z praktyki: przy zasilaniu 11 kW na dystansie kilkudziesięciu metrów, zamiast „minimalnego” przewodu 5×2,5 mm² wybierany jest 5×6 mm² lub nawet 5×10 mm², żeby uniknąć nadmiernego nagrzewania i mieć margines przy ewentualnym zwiększeniu mocy.

Zabezpieczenia nadprądowe i różnicowoprądowe – wymagania dla wallboxów

Każdy obwód zasilający ładowarkę wymaga właściwego zestawu zabezpieczeń. Chodzi zarówno o ochronę przewodów, jak i bezpieczeństwo użytkownika.

W typowym projekcie pojawiają się:

• wyłącznik nadprądowy (MCB) dobrany do przekroju przewodu i mocy wallboxa, zwykle w charakterystyce C,
• wyłącznik różnicowoprądowy o czułości 30 mA – typ A, F lub B, zależnie od modelu ładowarki,
• w przypadku części wspólnych często dodatkowe zabezpieczenie selektywne w rozdzielnicy głównej garażu.

Niektóre wallboxy mają wbudowaną detekcję prądów upływu DC i producent dopuszcza zastosowanie tańszego RCD typu A w instalacji. Inne wymagają osobnego wyłącznika różnicowoprądowego typu B. Projektant opiera się tu na dokumentacji urządzenia – rozbieżność między projektem a instrukcją producenta potrafi skutkować odrzuceniem odbioru instalacji.

Dobór układu sieci i uziemienia

W budynkach wielorodzinnych najczęściej spotyka się układ TN-S lub TN-C-S. Dla wallboxa oznacza to konieczność poprawnego rozdziału przewodu PEN (w TN-C-S) i zapewnienia odpowiedniej ciągłości przewodu ochronnego PE.

Projekt powinien jasno wskazywać:

• miejsce rozdziału PEN na PE i N (jeśli występuje),
• przekrój i przebieg przewodu ochronnego PE do punktu montażu wallboxa,
• sposób połączenia konstrukcji metalowych w strefie stanowiska (np. słupów, balustrad) z systemem wyrównania potencjałów, jeśli jest to wymagane.

Pojawia się też pytanie: jak zachowa się instalacja przy zaniku przewodu neutralnego czy asymetrii obciążenia? Część nowoczesnych wallboxów ma funkcje autodiagnostyki i wyłącza się przy niestandardowych parametrach sieci, ale podstawą i tak jest prawidłowo zaprojektowany i wykonany system uziemień i połączeń wyrównawczych.

Integracja z systemem przeciwpożarowym i BMS

W nowszych budynkach instalacje elektryczne w garażu są częścią większego systemu – BMS lub przynajmniej zintegrowanego sterowania. Projekt instalacji pod wallbox powinien to odzwierciedlać.

Często pojawiają się wymagania, aby:

• ładowarki były odłączane automatycznie przy zadziałaniu systemu sygnalizacji pożaru w hali,
• istniała możliwość centralnego wyłączenia obwodów ładowania z rozdzielnicy pożarowej,
• dane o zużyciu energii lub stanie pracy urządzeń trafiały do systemu monitoringu technicznego budynku.

Nie zawsze jest to obowiązek wynikający z przepisów. Często jest to decyzja dewelopera lub wspólnoty, szczególnie gdy planowane jest większe zagęszczenie punktów ładowania. Z perspektywy zarządcy zmniejsza to niepewność: ma on narzędzia do kontroli obciążenia i reakcji na nietypowe zdarzenia.

Przygotowanie stanowiska pod montaż wallboxa

Oprócz samej trasy kablowej trzeba zaplanować detale na miejscu postoju. Praktycy zwracają uwagę na kilka punktów, które ułatwiają życie użytkownikowi i serwisowi.

• Wysokość montażu – zwykle ok. 1,2–1,5 m od poziomu posadzki do środka urządzenia; pozwala to wygodnie obsługiwać ładowarkę i jednocześnie ogranicza ryzyko uszkodzenia przez zderzaki czy drzwi samochodu.
• Strefa manewrowa – brak przeszkód bezpośrednio przed wallboxem i przy gnieździe ładowania, tak aby kabel nie był stale naprężony lub zgniatany przez opony.
• Ochrona mechaniczna – słupki, odbojnice lub profil stalowy mogą ochronić urządzenie przed przypadkowym „muśnięciem” zderzakiem.
• Stopień ochrony IP – w wilgotnych garażach podziemnych preferowane są obudowy o wyższym IP, z dobrą odpornością na kondensację pary wodnej.

Coraz więcej inwestorów prosi również o przygotowanie rezerwy – np. drugiej puszki instalacyjnej przy miejscu postojowym lub wyprowadzenia przewodu w rurze na nieco większą odległość. Ma to ułatwić ewentualną zmianę lokalizacji wallboxa lub dołożenie dodatkowego punktu w przyszłości.

Miejsce na dodatkowe urządzenia pomiarowe i sterujące

Jeżeli rozliczenie energii ma odbywać się przez wspólnotę, projekt przewiduje zwykle podlicznik lub moduł komunikacyjny. Pojawia się pytanie: gdzie go umieścić?

Możliwe są trzy częste warianty:

• podlicznik w rozdzielnicy garażowej – dobre rozwiązanie przy większej liczbie punktów; wszystkie elementy są w jednym miejscu technicznym,
• podlicznik w niewielkiej rozdzielnicy lokalnej przy miejscu postojowym – przydatne przy pojedynczych instalacjach; wymaga jednak dodatkowej obudowy,
• pomiar w samym wallboxie – o ile urządzenie jest przystosowane do legalizowanego pomiaru lub przynajmniej do precyzyjnej rejestracji zużycia.

Jeżeli planowany jest centralny system load balancingu, w projekcie pojawiają się także koncentratory danych, przewody sygnałowe, ewentualnie sieć Ethernet lub magistrala komunikacyjna (np. Modbus). Trzeba wtedy jasno oddzielić część mocyową od niskonapięciowej, przewidzieć trasy dla obu i zapewnić dostęp serwisowy.

Etapy realizacji – od projektu do pierwszego ładowania

Po opracowaniu dokumentacji technicznej proces przechodzi w fazę wykonawczą. W halach garażowych zwykle odbywa się to etapami, tak aby nie paraliżować codziennego użytkowania.

1. Przygotowanie tras – montaż korytek, rur osłonowych, wykonanie przepustów przez ściany i stropy, często w godzinach o mniejszym natężeniu ruchu w garażu.
2. Układanie przewodów – wraz z opisem żył i oznakowaniem obwodów; dobry opis na tym etapie ułatwia późniejsze odbiory i ewentualne modernizacje.
3. Montaż zabezpieczeń w rozdzielnicy – wstawienie wyłączników nadprądowych, różnicowoprądowych, podliczników; modyfikacje schematów rozdzielnicy.
4. Instalacja wallboxa – montaż mechaniczny urządzenia, podłączenie przewodów, wstępna konfiguracja (moc, sposób autoryzacji, połączenie z siecią).
5. Pomiary i próby – sprawdzenie ciągłości przewodów ochronnych, rezystancji izolacji, zadziałania zabezpieczeń, symulacja obciążenia.
6. Odbiór formalny – protokoły z pomiarów, ewentualny odbiór przez inspektora nadzoru lub rzeczoznawcę ppoż., aktualizacja dokumentacji powykonawczej budynku.

Na końcu zostaje jeszcze element praktyczny: instrukcja użytkowania dla właściciela miejsca, czasem krótkie szkolenie z obsługi aplikacji czy systemu autoryzacji. Z punktu widzenia inwestora to drobiazg, ale z perspektywy zarządcy – sposób na ograniczenie telefonów z pytaniami typu „co zrobić, gdy ładowarka nie startuje”.

Najczęściej zadawane pytania (FAQ)

Jakie zgody są potrzebne, żeby zamontować wallbox w hali garażowej w bloku?

W praktyce zawsze potrzebne są dwie ścieżki zgód: od właściciela miejsca postojowego (jeśli nim nie jesteś) oraz od podmiotu zarządzającego częściami wspólnymi budynku – zwykle wspólnoty mieszkaniowej lub spółdzielni. Powód jest prosty: przewody, zabezpieczenia i osprzęt prowadzi się przez ściany, stropy i koryta, które są częścią wspólną.

Co wiemy? Samo „twoje” miejsce to za mało, żeby wiercić w konstrukcji hali. Czego nie wiemy na starcie? Kto dokładnie w danym budynku podejmuje decyzję – zarząd wspólnoty, zarząd spółdzielni, czy może jeszcze deweloper. To trzeba ustalić u administratora przed składaniem wniosków.

Czy mogę zasilić wallbox z licznika mieszkania, czy musi być z części wspólnych?

Technicznie możliwe są obie opcje, ale każde rozwiązanie ma inne konsekwencje. Zasilanie z licznika mieszkania oznacza, że płacisz za ładowanie wprost na swojej fakturze za prąd. Warunek: licznik musi być w miejscu, z którego da się legalnie i bezpiecznie poprowadzić nowy obwód do garażu (np. przez klatkę, pion instalacyjny, koryta kablowe).

Zasilanie z części wspólnych (osobny licznik garażu lub licznik budynku) wymaga zgody wspólnoty/spółdzielni i ustalenia sposobu rozliczania energii – np. podlicznik przy twoim obwodzie pod wallbox. W nowych budynkach coraz częściej stosuje się właśnie taki model z podlicznikami, żeby uprościć trasę kablową.

Jak sprawdzić, czy w garażu jest przygotowana instalacja pod ładowanie samochodów?

Pierwszy krok to rozmowa z administratorem: czy są dostępne schematy instalacji elektrycznej garażu oraz informacja, która rozdzielnica obsługuje twoją część hali. Warto dopytać, czy deweloper przewidział rezerwowe koryta kablowe, przepusty w stropach lub „puste” peszle pod przyszłe ładowarki.

W części nowych inwestycji widać już gotowe, opisane trasy kablowe „EV” albo skrzynki techniczne przy słupach. W starszych budynkach często nic takiego nie ma – wtedy projektant musi zaplanować nową trasę kablową, co może oznaczać więcej zgód i nieco wyższy koszt robót.

Kto w bloku decyduje o zgodzie na instalację pod wallbox w hali garażowej?

Formalnie decyzję podejmuje wspólnota mieszkaniowa (uchwała właścicieli lokali) albo spółdzielnia mieszkaniowa (zarząd, czasem walne zgromadzenie). W praktyce pierwszym adresem jest zarządca techniczny lub administrator budynku – to on podpowiada, jaką ścieżkę trzeba przejść, jakie dokumenty złożyć i kto podpisze się pod zgodą.

W wielu wspólnotach działa też zarząd właścicielski – kilku mieszkańców wybranych do reprezentowania wspólnoty. Z nimi zwykle rozmawia się o koncepcji: którędy poprowadzić kable, gdzie dodać zabezpieczenia, czy przewidziano miejsce na rozbudowę rozdzielnicy garażu.

Czy na montaż wallboxa w garażu podziemnym potrzebne jest pozwolenie na budowę?

W przypadku pojedynczego wallboxa montowanego w istniejącym garażu zazwyczaj nie ma potrzeby uzyskiwania pozwolenia na budowę. To z reguły robota budowlana niewymagająca pozwolenia, o ile nie wiąże się z przebudową konstrukcji budynku. Może się jednak pojawić wymóg przygotowania projektu instalacji przez osobę z uprawnieniami, szczególnie gdy dotykamy głównej rozdzielnicy garażu lub trzeba zwiększyć przydział mocy.

Niezależnie od formalności budowlanych każda ingerencja musi być zgodna z normami i przepisami przeciwpożarowymi. Zarządca może więc zażądać opinii rzeczoznawcy ppoż. albo uzgodnienia projektu, jeśli w garażu są już inne instalacje wrażliwe, jak wentylacja czy systemy ppoż.

Jak wygląda rozliczanie prądu za ładowanie w garażu we wspólnocie mieszkaniowej?

Najprostszy wariant to zasilanie z twojego licznika mieszkaniowego – energia zużyta na ładowanie pojawia się po prostu na rachunku za mieszkanie. Wspólnota nie musi wtedy organizować osobnych rozliczeń, ale wymaga to dającej się zrealizować trasy kablowej od licznika do miejsca postojowego.

Drugie popularne rozwiązanie to osobny obwód z rozdzielnicy garażowej z podlicznikiem przypisanym do twojego stanowiska. Główny licznik garażu rozlicza wspólnota, natomiast odczyty z podlicznika stanowią podstawę wystawiania tobie refaktury za energię. W budynkach, gdzie ładowarek jest kilka lub kilkanaście, wspólnoty coraz częściej zlecają obsługę rozliczeń zewnętrznej firmie lub operatorowi systemu ładowania.

Czy spółdzielnia lub wspólnota może zakazać montażu prywatnej ładowarki w garażu?

Zarządca może wstrzymać indywidualne montaże do czasu opracowania ogólnego systemu ładowania, jeśli istnieje ryzyko przeciążenia instalacji lub brakuje jasnych zasad bezpieczeństwa. Taki „zakaz” wynika zwykle z oceny technicznej, a nie z samej niechęci do ładowarek. Warto zapytać wprost: co jest rzeczywistą przeszkodą – brak mocy, brak projektu, brak regulaminu korzystania z instalacji?

Jeżeli instalacja jest technicznie możliwa, a rozwiązanie nie narusza praw innych współwłaścicieli (np. nie blokuje przejść, nie obniża bezpieczeństwa pożarowego), wspólnota lub spółdzielnia powinna raczej uregulować zasady niż całkowicie blokować temat. W wielu budynkach impulsem do stworzenia „polityki ładowania” była pierwsza poprawnie przygotowana prośba o montaż wallboxa wraz z koncepcją zasilania.
